Spannschraube mit Kraftverstärker

Investitionen, die sich langfristig auszahlen
Neue Investitionen sollten einen nachhaltigen Mehrwert bieten – beispielsweise durch eine einfachere und schnellere Handhabung beim Einrichten, die Verringerung von Gefahrenpotenzialen oder eine ergonomischere Arbeitsplatzgestaltung. Auch längere Werkzeugstandzeiten und eine verbesserte Produktqualität zählen zu den angestrebten Vorteilen. Besonders attraktiv sind Lösungen, die mehrere dieser Anforderungen gleichzeitig erfüllen. Bei den Spannelementen von JAKOB ist dies dank ihres innovativen und durchdachten Innenlebens häufig der Fall.

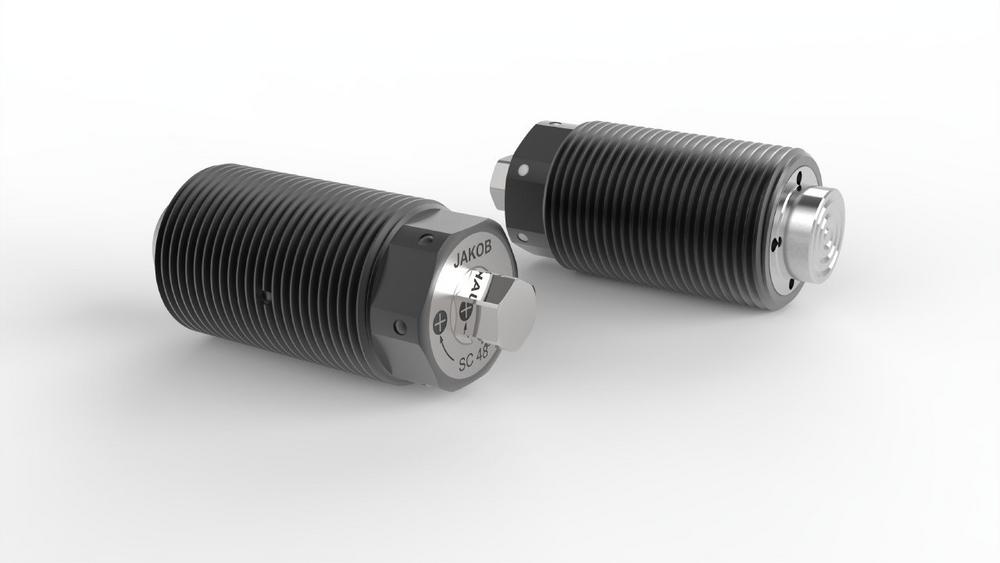

Kraftspannschraube SC – Hohe Spannkraft bei minimalem Aufwand
Das Herzstück der Kraftspannschraube SC ist ihr einzigartiges Innenleben: ein speziell entwickeltes Keilspannsystem. Dieses System dient als kraftvoller Verstärker und ermöglicht extrem hohe Spannkräfte bei gleichzeitig niedrigen Anzugsmomenten. Die einfache, manuelle Bedienung garantiert dabei höchste Betriebssicherheit.

Die Kraftspannschrauben der Serie SC eignen sich für eine Vielzahl von Anwendungen – darunter Pressen, Stanzen, Werkzeugmaschinen, der Vorrichtungsbau und die Betriebsmittelkonstruktion. Verschiedene Baugrößen mit abgestuften Gewindedurchmessern und Spannkräften ermöglichen eine bedarfsgerechte Auswahl.

Selbsthemmendes Keilspannsystem mit vielseitigen Einsatzmöglichkeiten
Dank ihrer speziellen Geometrie sind die SC-Spannschrauben in jeder Spannstellung selbsthemmend und bieten einen Spannhub von bis zu 3 mm. Dadurch lassen sich unabhängig vom Anzugsmoment Spannkräfte bis zum Nennwert zuverlässig erreichen.

Sonderausführung SC 100 – Maximale Leistung bei einfacher Bedienung
Neben den Standardausführungen mit Gewindedurchmessern von M36, M48, M64 und M80 bietet JAKOB die Sonderausführung SC 100 an. Sie erreicht eine maximale Spannkraft von 250 kN bei einem Gewinde von M100 × 6 – und das bei einem Anzugsdrehmoment von lediglich 130 Nm.

Die Bedienung erfolgt einfach mit einem 14-mm-Innensechskantschlüssel. Für präzise und reproduzierbare Spannkraftwerte empfiehlt sich der Einsatz eines Drehmomentschlüssels.

Individuelle Sonderlösungen auf Anfrage
Für spezielle Anforderungen sind auf Wunsch auch kundenspezifische Sondergewinde möglich. So lassen sich individuelle und passgenaue Lösungen realisieren.
