Neue CNC-Software vereinfacht die Nutzung der neuesten Fünf-Achsen-Werkzeugmaschinen

  •  Verbesserte RTCP-Funktion mit Werkzeugvektorprogrammierung
  • Neuer G-Code-Befehl und Glättungsalgorithmen zur Verbesserung der Oberflächenqualität

Die neueste Version der Flexium-Software des CNC-Spezialisten NUM enthält eine verbesserte RTCP-Funktion (Rotation Tool Centre Point) mit Werkzeugvektorprogrammierung, die den Einsatz von 5-Achs-Werkzeugmaschinen erheblich vereinfacht.

Als einer der ersten Entwickler von RTCP entwickelt NUM die Funktion kontinuierlich weiter, um den sich ändernden Bedürfnissen von Maschinenbauern und Endanwendern gerecht zu werden. Die RTCP-Implementierung des Unternehmens umfasst vierundzwanzig vordefinierte kinematische Konfigurationen. Die Flexium+-CNC-Systeme sind in der Lage verschiedene Kinematiken auf derselben Maschine unterzubringen – zum Beispiel, wenn verschiedene Fräsköpfe benötigt werden.

Die RTCP-Basisfunktion von NUM, die über den ISO-Code G151 aufgerufen wird, bietet eine Reihe von benutzerspezifischen Varianten. Die Funktion kann bei einem geneigten Koordinatensystem oder nach einer Positionierbewegung aktiviert werden. In beiden Fällen berechnet das CNC-System automatisch den mechanischen Versatz, um sicherzustellen, dass der Werkzeugmittelpunkt immer mit der definierten Werkstückoberfläche in Berührung ist, während sich die Drehachsen bewegen. Die RTCP-Funktion kann auch über die Ist-Positionen der Rundachsen aktiviert werden.

Die Programmierung von 5-Achs-Maschinen wurde bisher oft als mühsam empfunden. Die Rundachsen werden meist direkt mit ihrer Winkelposition programmiert, was den Vorteil hat, dass man sich die Position des Bearbeitungskopfes beim Betrachten des Teileprogramms vorstellen kann. Der Nachteil ist jedoch, dass das Teileprogramm von der Kinematik der Maschine abhängt und nicht ohne Änderung auf eine andere 5-Achs-Maschine übertragen werden kann.

Mit der Option Werkzeugvektorprogrammierung der RTCP-Funktion von NUM kann die Richtung des Werkzeugs durch die Komponenten der Vektoren entlang der X-, Y- und Z-Achse bestimmt werden, wodurch das Teileprogramm unabhängig von der Maschinenkinematik wird.

Unter bestimmten Umständen kann das physische Ausrichten des zu bearbeitenden Werkstücks auf der Maschine ein komplexes Verfahren sein. Um die Produktivität zu erhöhen, kann das CNC-System Flexium+ von NUM in diesen Fällen, anstatt das Werkstück zu verschieben, Positionierungsabweichungen (einschliesslich Winkel) durch Anwendung entsprechender Korrekturwerte kompensieren. Das Werkstück bleibt falsch ausgerichtet, aber das CNC-System ist sich der Abweichungen bewusst und gleicht sie automatisch aus.

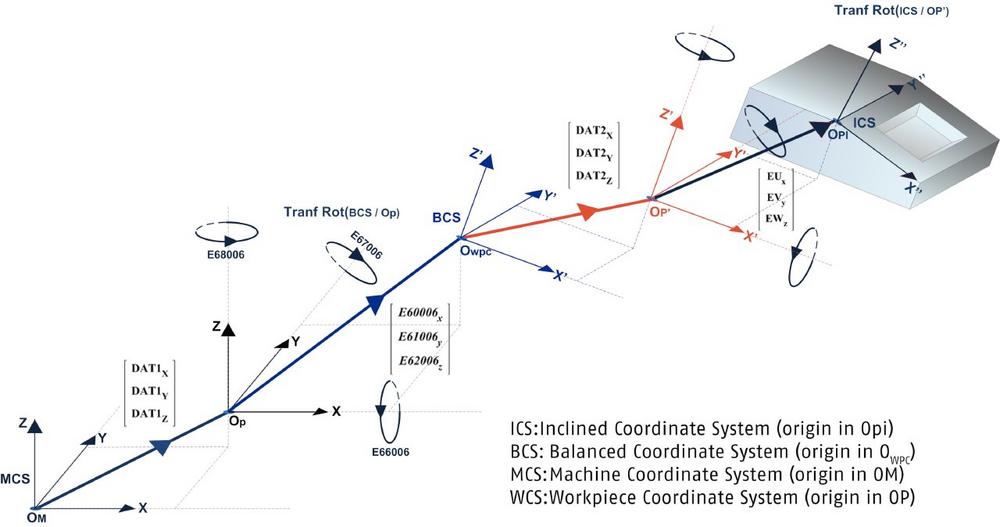

Die Flexium-Software von NUM, Version 4.1.00.00 oder höher, verfügt nun über ein spezielles HMI (Human-Machine Interface), über das die entsprechenden Korrekturwerte eingegeben werden können. Das aus den Verschiebungen und Drehungen resultierende Koordinatensystem wird als «Balanced Coordinate System» (oder BCS) bezeichnet und die Kompensationsfunktion als 3DWPC (3D Workpiece Compensation).

Darüber hinaus enthält die Software jetzt eine Funktion, die Maschinenanwendern hilft, die Schruppbearbeitung zu beschleunigen und beim Schlichten optimale Oberflächengüten zu erzielen. Die neue Funktion, die über den ISO-Code G732 aufgerufen wird, vereinfacht die Parameteroptimierung und berechnet automatisch Voreinstellungen für das Schruppen und Schlichten mit einstellbaren Glättungsstufen. Der Maschinenbediener kann eine Reihe von Eigenschaften auswählen – wie Profiltoleranz, zulässiger Sehnenfehler und Segmentlänge – und einen optionalen Glättungsalgorithmus aufrufen, um mechanische Schwingungen zu reduzieren und die Werkstückoberfläche zu glätten.

Um den Maschinenbedienern noch mehr zu helfen, optimale Ergebnisse zu erzielen, hat NUM auch einen neuen Algorithmus eingeführt, der im Drehpunkt die Geschwindigkeit konstant hält. Von CAD/CAM-Systemen generierte Teileprogramme bestehen häufig aus einer Vielzahl kleiner G01-Segmente – im Falle von Rundachsen sind diese oft inhomogen verteilt – was zu Geschwindigkeitsschwankungen führt, die die Oberflächenqualität beeinträchtigen. Die neuen Algorithmen halten die Geschwindigkeit an den Drehpunkten während der Bewegung der Drehachsen konstant, so dass die Unstetigkeiten geglättet werden können, was zu einer verbesserten Oberfläche führt.

Hintergrundinformationen

Die Fünf-Achsen-Bearbeitung, bei der das Werkzeug im Verhältnis zur Bearbeitungsfläche ausgerichtet ist, ist in den letzten Jahren stark in den Vordergrund gerückt. Die Hersteller von Werkzeugmaschinen entwickeln zunehmend neue kinematische Konfigurationen, die sich diese Technologie zunutze machen, um den Endanwendern zu helfen, die Leistung ihrer Bearbeitungsvorgänge weiter zu verbessern.

Ein Schlüsselfaktor für den Erfolg der fünfachsigen Bearbeitung war die Einführung der Funktion Rotation Tool Centre Point (RTCP) für CNC-Systeme. NUM war einer der ersten Entwickler dieser Funktion, die dafür sorgt, dass interpolierte Punkte, dank eines Echtzeitausgleichs, bei der Bewegung der Drehachsen korrekt nachgeführt werden..
