Flexiblere Maschinenbedienung: Tragarme mit noch mehr Reichweite

Für das ergonomische Bedienen von Maschinen müssen die Maschinen-Bediengeräte (HMI) oft auf unterschiedliche Personengröße oder unterschiedliche hohe Standpunkte eingestellt werden. Rittal schafft mit neuen höhenverstellbaren Tragprofilen jetzt noch flexiblere Arbeitsbedingungen für den Fertigungsalltag an der Maschine. Damit kann für mehr Komfort und Ergonomie der Bewegungsradius in der Höhe und in der Reichweite erweitert werden.

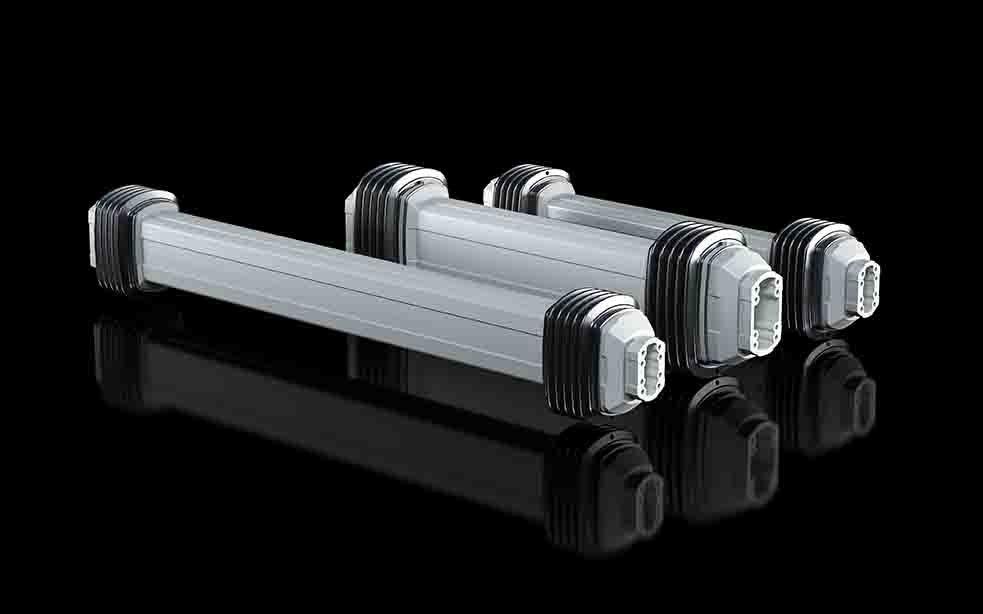

Tragarmsysteme kommen überall dort zum Einsatz, wo Bediengeräte bzw. -terminals für die Maschinenbedienung flexibel positioniert oder bei der Bewegung von einem Standort zum nächsten über ein Hindernis bewegt werden müssen. Um das Bedienterminal exakt auf die Körpergröße des Bedieners und seines Wirkungskreises auszurichten und damit eine noch bessere Ergonomie zu erreichen, bietet Rittal höhenverstellbare Tragarmsysteme der Baureihe CP mit noch längerem Tragprofil für Traglasten bis 15 kg.

Die Neuentwicklung verfügt über eine Systemlänge von 1.100 mm und ist damit 310 mm länger als die bisherigen höhenverstellbaren Tragprofile der CP-Serie. Ebenso profitieren Anwender von fast 400 mm mehr Hubhöhe als bei den bereits vorhandenen höhenverstellbaren Tragarmlösungen für eine verbesserte Flexibilität bei der Maschinenbedienung.

Der neue höhenverstellbare Tragarm lässt sich ohne Adapter in das Tragarmsystem integrieren. Auf der Wand- bzw. Maschinenseite wird er an das Tragarm-System CP 120 montiert. Auf der Seite des Maschinen-bedieners wird das Tragprofil an das System CP 60 angebaut.

Durch die Geometrie der Kabelwanne gewinnt der Anwender bzw. der Anlagenbauer zudem Platz, um mehr und größere Kabel einfach durch das Tragprofil zu führen.

Das Durchführen von vorkonfektionierten Leitungen mit Steckern ist auch beim neuen höhenverstellbaren System problemlos möglich. Durch die hohe Schutzart IP54 sind die Leitungen sicher vor Umwelteinflüssen geschützt. Die Schutzart bleibt auch durch die Integration des höhenverstellbaren Tragarms erhalten. Die Leitungen sind dabei sicher von den beweglichen Teilen der Höhenverstellung getrennt, sodass keine Beschädigungen durch die Bewegung des Tragarms auftreten können.

Montage und Justage leicht gemacht

Rittal hat in der Entwicklung der Tragarmsysteme besonderen Wert auf die Ein-Mann-Montage gelegt. Das Gleiche gilt auch für den neuen höhenverstellbaren Tragarm. Das Einstellen des Gewichts erfolgt mit einer leicht zugänglichen Schraube. Auch die Justage des Systems lässt sich sehr komfortabel durchführen. Die entsprechenden Schrauben an den Gelenken sind auch nach der Montage leicht von außen zugänglich.
